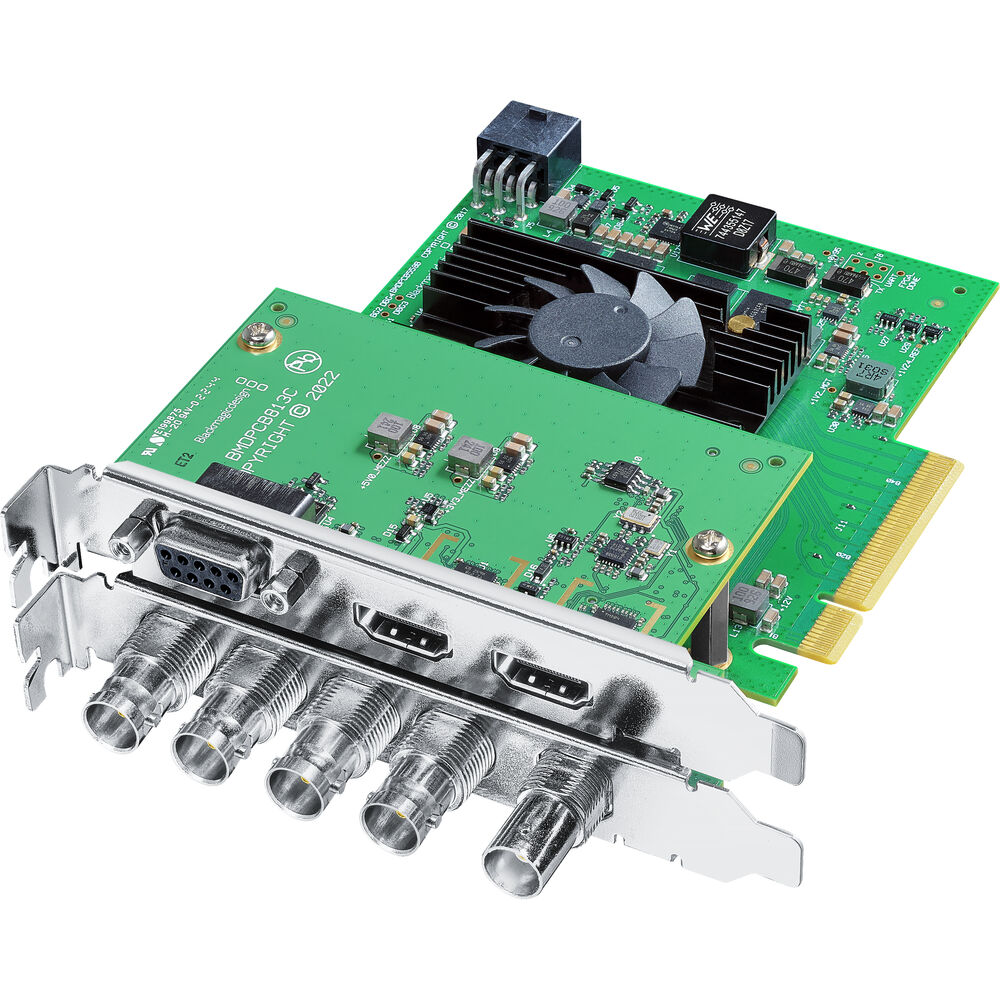

DeckLink 8K Pro G2 từ Blackmagic Design là card thu và phát lại PCIe hỗ trợ 8K có bốn 12G-SDI hai chiều, một đầu vào HDMI 2.1 và một đầu ra HDMI 2.1. Card đa năng này hỗ trợ tất cả các chuẩn SD, HD, UHD, 4K và 8K, khiến nó trở thành giải pháp thu và phát lại PCIe 8K lý tưởng được thiết kế cho sản xuất phim truyện. Khi sử dụng DeckLink SDK miễn phí, bạn có thể định cấu hình tối đa bốn luồng video theo bất kỳ hướng, định dạng hoặc tốc độ khung hình nào lên đến DCI 4K60, cho phép thu và phát lại đa kênh thực sự.
DeckLink 8K Pro G2 hỗ trợ 8 và 10 bit YUV 4:2:2 cũng như 10 và 12 bit RGB 4:4:4 với đầy đủ màu Rec. 2020. Card cho phép hoạt động ở tốc độ lên đến 120 fps ở HD và 4K, và lên đến 60 fps ở 8K. Bốn kết nối 12G-SDI cũng hỗ trợ tới 64 kênh âm thanh nhúng. DeckLink 8K Pro G2 lý tưởng cho thế hệ tiếp theo của các quy trình làm việc có độ phân giải cao, tốc độ khung hình cao và dải động cao.
- Capture và playback thông qua 4 cổng 12G-SDI hai chiều và cổng HDMI 2.1
- Hỗ trợ các định dạng SD, HD, Ultra HD, 4K và 8K
- Độ phân giải cao lên đến 8Kp60 DCI
- 8, 10, 12-bit RGB 4:4:4 trong tất cả chế độ lên đến 8Kp30 DCI
- Hỗ trợ Deep Color và HDR
- Không gian màu REC 601, REC 709, REC 2020
Thông số kỹ thuật của Blackmagic Design 8K Pro G2
Đầu vào/ra video | Đầu vào/Đầu ra
4x BNC (12G-SDI) Cái
Đầu vào
1x HDMI 2.1 cái
Đầu ra
1x HDMI 2.1 cái |
I/O khác | Đầu vào
1x BNC (Blackburst)
Đầu vào
1x DE-9/DB-9 (RS-422) |
Kết nối
Đầu vào video SDI
4 x 12G‑SDI hai chiều
Hỗ trợ SD/HD/2K/4K/8K, liên kết đơn, liên kết kép và liên kết bốn 4:2:2/4:4:4. Có thể chuyển đổi 2D/3D.
Đầu ra video SDI
4 x 12G‑SDI hai chiều
Hỗ trợ SD/HD/2K/4K/8K, liên kết đơn, liên kết kép và liên kết bốn 4:2:2/4:4:4. Có thể chuyển đổi 2D/3D.
Đầu vào âm thanh SDI
16 kênh được nhúng trong SD/HD/2K.
64 kênh được nhúng trong 4K/8K.
Đầu ra âm thanh SDI
16 kênh được nhúng trong SD/HD/2K.
64 kênh được nhúng trong 4K/8K.
Đầu vào video HDMI
1xHDMI 2.1
Đầu ra video HDMI
1xHDMI 2.1
Đầu vào âm thanh HDMI
8 kênh được nhúng trong TMDS.
32 kênh được nhúng trong FRL.
Đầu ra âm thanh HDMI
8 kênh được nhúng trong TMDS.
32 kênh được nhúng trong FRL.
Đồng bộ đầu vào
Tri-Sync hoặc Black Burst.
Điều khiển từ xa
1 x Đầu ra RS‑422
Giao diện máy tính
PCI Express thế hệ 3 8 làn, tương thích với khe cắm PCI Express 8 và 16 làn.
Bộ giải mã được hỗ trợ
AVC-Intra, AVCHD, Canon XF MPEG2, Máy ảnh SLR kỹ thuật số, DV‑NTSC, DV‑PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR và DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 8 bit không nén 4:2:2, 10 bit không nén 4:2:2, 10 bit không nén 4:4:4.
Phần mềm
Phần mềm bao gồm
DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility và trình điều khiển Blackmagic trên Mac OS và Windows. Media Express, Blackmagic Desktop Video Utility và trình điều khiển Blackmagic trên Linux.
Nâng cấp phần mềm nội bộ
Phần mềm được tích hợp vào trình điều khiển phần mềm. Được tải khi khởi động hệ thống hoặc thông qua phần mềm cập nhật.
Cài đặt vật lý
PCI Express 8 làn thế hệ 3, tương thích với khe cắm PCI Express 8, 16 làn trên Mac OS, Windows và Linux. Yêu cầu 2 khe cắm PCI cộng với kết nối với nguồn điện máy tính. Vui lòng kiểm tra các trang Hỗ trợ để xem yêu cầu hệ thống đầy đủ.
Ứng dụng phần mềm
DaVinci giải quyết
Sự hợp nhất
Phần mềm Final Cut Pro
Adobe Premiere Pro
Nhà soạn nhạc Avid Media
Adobe After Effects
Công cụ Avid Pro
Steinberg Cubase
Autodesk Ngọn lửa
Adobe Photoshop
Các ứng dụng được hỗ trợ khác bao gồm: Steinberg Nuendo, Open Broadcaster Software Studio, vMix, The Foundry Nuke, Grass Valley Edius X, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Resolume Arena, Vegas Creative Software Vegas Pro & Vegas Edit, Corel VideoStudio Pro, CyberLink PowerDirector, VidblasterX Studio & Broadcast, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Nautilus Studio NEMO3D, Derivative TouchDesigner, Assimilate Scratch & Live Assist, Burst Video WebClip2Go & [REC]Marker, NewBlue Title Live & Titler Pro, SGO Mistika, Zoom.
Đây là các ứng dụng của bên thứ ba và hỗ trợ có thể khác nhau, hãy kiểm tra với nhà cung cấp phần mềm của bạn.
Tiêu chuẩn video SDI
Tiêu chuẩn video SD
525i59.94 NTSC, 625i50 PAL
Tiêu chuẩn video HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Tiêu chuẩn video 2K
2Kp23,98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29,97 DCI, 2Kp30 DCI, 2Kp47,95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59,94 DCI, 2Kp60 DCI, 2Kp95,90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119,88 DCI, 2Kp120 DCI 2KPsF23,98 DCI, 2KPsF24
DCI, 2KPsF25 DCI, 2KPsF29,97 DCI, 2KPsF30 DCI
Tiêu chuẩn video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120
Tiêu chuẩn video 4K
4Kp23,98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29,97 DCI, 4Kp30 DCI, 4Kp47,95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59,94 DCI, 4Kp60 DCI, 4Kp95,90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119,88 DCI, 4Kp120 DCI
Tiêu chuẩn video 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60
Tiêu chuẩn video 8K DCI
8Kp23,98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29,97 DCI, 8Kp30 DCI, 8Kp47,95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59,94 DCI, 8Kp60 DCI
Tiêu chuẩn video 3D SDI
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59,94, 1080i60
2Kp23,98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29,97 DCI, 2Kp30 DCI, 2Kp47,95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59,94 DCI, 2Kp60 DCI, 2Kp95,90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119,88 DCI, 2Kp120 DCI 2KPsF23,98
DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29,97 DCI, 2KPsF30 DCI
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120
Tuân thủ SDI
SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M SMPTE 372M, SMPTE 424M, SMPTE 425M cấp độ A và B, SMPTE 2036‑1, SMPTE 2048‑1, SMPTE 2081‑10, SMPTE 2081‑11, SMPTE 2081‑12, SMPTE 2082‑10, SMPTE 2082‑11, SMPTE 2082‑12 và SMPTE ST2108‑1
Hỗ trợ siêu dữ liệu SDI
RP 188/SMPTE 12M-2 và phụ đề.
Lấy mẫu âm thanh
Tốc độ lấy mẫu chuẩn của truyền hình là 48 kHz ở 24 bit.
Lấy mẫu video SDI
4:2:2, 4:4:4
Độ chính xác màu SDI
8, 10, 12-bit RGB 4:4:4 ở mọi chế độ lên đến 8Kp30 DCI và 8, 10-bit YUV 4:2:2 ở mọi chế độ.
Không gian màu
REC 601, REC 709, REC 2020.
Hỗ trợ HDR
Đóng gói siêu dữ liệu tĩnh HDR, đặc điểm truyền HLG và PQ.
Hỗ trợ nhiều mức giá
Kết nối video SDI có thể chuyển đổi giữa SD/HD/2K/4K và 8K.
Tiêu chuẩn video HDMI 2.1
Tiêu chuẩn video SD
525i59.94 NTSC, 625i50 PAL
Tiêu chuẩn video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95, 1080p96, 1080p100, 1080p119, 1080p120
1080i50, 1080i59.94, 1080i60
Tiêu chuẩn video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48 2160p50, 2160p59.94, 2160p60, 2160p95, 2160p96, 2160p100*, 2160p119*, 2160p120*
Tiêu chuẩn video 4K
4Kp23,98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29,97 DCI, 4Kp30 DCI, 4Kp47,95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59,94 DCI, 4Kp60 DCI, 4Kp95 DCI, 4Kp96 DCI, 4Kp100 DCI*, 4Kp119 DCI*, 4Kp120 DCI*
Tiêu chuẩn video 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50*, 4320p59.94*, 4320p60*
Tiêu chuẩn video 8K DCI
8Kp23,98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29,97 DCI, 8Kp30 DCI, 8Kp47,95 DCI, 8Kp48 DCI, 8Kp50 DCI*, 8Kp59,94 DCI*, 8Kp60 DCI*
Lấy mẫu âm thanh HDMI
Tốc độ lấy mẫu chuẩn của truyền hình là 48 kHz và 24 bit.
Lấy mẫu video HDMI
4:2:2, 4:4:4 và 4:2:0 *
Độ chính xác màu HDMI
8, 10 và 12-bit *
* khả năng lấy mẫu video và độ chính xác màu sắc được hỗ trợ phụ thuộc vào khả năng của thiết bị HDMI được kết nối, độ phân giải video và tốc độ khung hình.
Không gian màu HDMI
REC 601, REC 709, REC 2020.
Hỗ trợ HDR
Dolby Vision (lên đến Ultra HD và 4K DCI 60p), đóng gói siêu dữ liệu tĩnh HDR, đặc điểm truyền HLG và PQ.
Cấu hình HDMI
HDMI 2.1 hỗ trợ Deep Color và HDR. Tự động cấu hình cho màn hình được kết nối.
Hỗ trợ nhiều mức giá
Kết nối video HDMI có thể chuyển đổi giữa SD/HD/UHD và 4K.
Bảo vệ bản sao
Đầu vào HDMI không thể thu được từ các nguồn HDMI được bảo vệ bản quyền. Luôn xác nhận quyền sở hữu bản quyền trước khi thu hoặc phân phối nội dung.
Xử lý
Chuyển đổi không gian màu
Phần cứng dựa trên thời gian thực trên đầu ra.
Xử lý 3D
Thu và phát lại luồng kép mắt trái/mắt phải (chỉ dành cho SDI).
Hiệu ứng thời gian thực
Hiệu ứng bên trong của DaVinci Resolve, Final Cut Pro.Adobe PremiereHiệu ứng Pro CC Mercury Playback Engine. Hiệu ứng bên trong Avid Media Composer.
Thông số kỹ thuật vật lý
